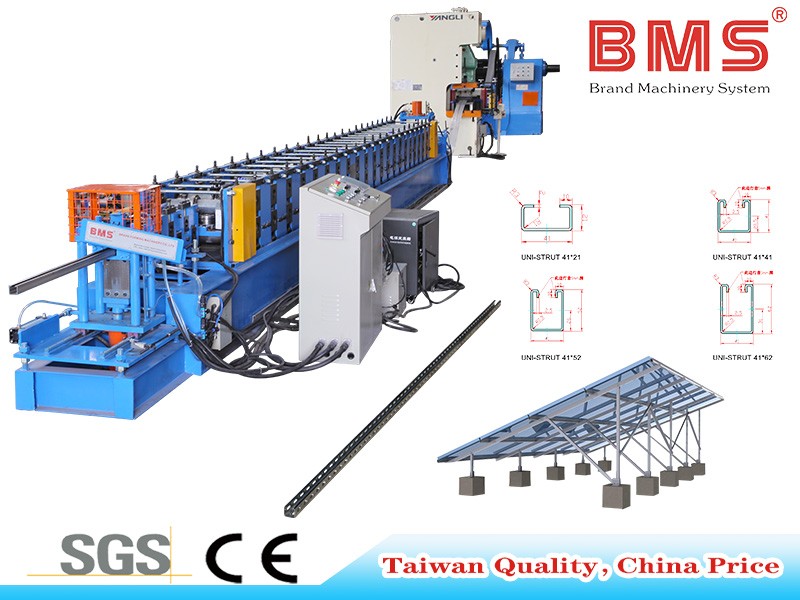

기계를 형성하는 태양 장착 프레임 롤

기계를 형성하는 태양 장착 프레임 롤
기계를 형성하는 태양 장착 프레임 롤

기계를 형성하는 태양 장착 프레임 롤

미국 고객 맞춤형
  • 리드타임 :

    45 workdays
  • 롤 성형 속도 :

    16m/min
  • 무게 :

    30T
  • 모델 번호. :

    YX21/41/52/62-41
  • 선적항 :

    Xiamen
  • 지불 :

    TT/LC

기계를 형성하는 태양 장착 프레임 롤

비디오를 보려면 여기를 클릭하십시오







Solar Panel Mounting Bracket Roll Forming Machine



프로필

Solar Panel Mounting Bracket Roll Forming Machine





재료

재료 두께: 2.0-2.8mm
적용 가능한 재료: 아연 도금 강판(GI), 냉간 압연 강판(CRC)
항복 강도: 245-550Mpa

팔로우



디코일러→레벨링 장치서보 피딩 및 펀칭 홀 머신밥을 먹이다 가이드 장치 & 롤링 성형 시스템유압 포스트 절단 장치출구 랙










기계 부품

1) 5 톤 유압 Decoiler: 1 세트



유압 제어 강철 코일 내경 수축 및 정지
최대 공급 폭:600mm
코일 ID 범위: 508±30mm, 외부 직경: 1500mm
최대 용량:5톤, 모터:3KW, 주파수 속도 제어
오일 펌프 모터:3KW
자동 공급 전원 및 자체 정지 장치 추가
수압 팔 장치로



Solar Panel Mounting Bracket Roll Forming Machine







2) 레벨링 D장치



위로 아래에 4 완전히 일곱 롤러 레벨링 장치
재료 공급 가이드 포함, 본체 프레임은 H450 용접에 의해 유형 강철
샤프트 제조 45# 강철, 담금질 및 템퍼링 열처리, 경질 크롬 도금. 직경 = φ90mm, 정밀 가공
모터 파워:3KW



Solar Panel Mounting Bracket Roll Forming Machine



Solar Panel Mounting Bracket Roll Forming Machine





3) 서보 드라이브 및 펀칭 기계


63톤 목록 형성하기 전에 고속 펀칭기는 구멍을 뚫는 모형의 1 세트로 장비합니다. 문을 여는을 가진 안전 덮개 그리고 1개의 측을 가진 펀칭기 4개의 측. PLC 시스템 제어에 의하여.


Solar Panel Mounting Bracket Roll Forming Machine





Solar Panel Mounting Bracket Roll Forming Machine





보다 정확한 펀칭을 위해 서보 모터로 재료 전송, 서보 모터 전원 3KW









4) 주 기계



공급 가이드 포함, 본체 프레임 H400 용접에 의해 유형 강철
측벽 두께: Q235 t18mm, 타이 로드: ф22 아연 도금
롤러 제조 베어링강 GCr15(=EN31 스틸), 정밀 가공, 경질 크롬 코팅, 두께 0.04mm, 표면 경면 처리(장수명 및 방청), 샤프트 제조 45# 강철, 담금질 및 템퍼링 열처리, 경질 크롬 도금. 직경 =80mm, 정밀 가공
기어 및 체인 드라이브 정보 22단계 형성
메인 모터(폴라로이드 브랜드)=15KW , 주파수 속도 제어



Solar Panel Mounting Bracket Roll Forming Machine





Solar Panel Mounting Bracket Roll Forming Machine

수냉 장치



5)포스트 유압 절단 장치

절단 포스트, 절단 중지, 절단 블레이드 디자인의 두 조각 유형, 블랭킹 없음
유압 모터: 5.5KW
절삭 공구 재료: Cr12MoV(= SKD11 최소 100만회 절단 수명), HRC58-62도까지 열처리
절단력은 주 엔진에서 제공됩니다. 독립 유압 스테이션



Solar Panel Mounting Bracket Roll Forming Machine





Solar Panel Mounting Bracket Roll Forming Machine







5) PLC 제어 시스템m

수량 및 절단 길이를 자동으로 제어
터치 스크린에 생산 데이터(생산 배치, PC, 길이 등)를 입력하고,
생산을 자동으로 마칠 수 있습니다.
결합 대상: PLC, 인버터, 터치 스크린, 인코더 등










6) 라 출구ck

전원이 꺼진, 단위,롤러가 있어 이동이 편리합니다










7) 제품 쇼

Solar Panel Mounting Bracket Roll Forming Machine



Solar Panel Mounting Bracket Roll Forming Machine





Solar Panel Mounting Bracket Roll Forming Machine





Solar Panel Mounting Bracket Roll Forming Machine





판매 후 서비스



1. 보증 기간은 클라이언트가 기계를 받은 후 24개월입니다.
24개월 이내에 고객에게 교체 부품을 무료로 배송해 드립니다.
2. 우리는 기계의 전체 수명 동안 기술 지원을 제공합니다.
3. 우리는 기술자를 보내 고객의 공장에 근로자를 설치하고 훈련시킬 수 있습니다.
추가 비용




거래 조건





1.최소 주문 수량(MOQ): 1 세트
2. 배달 시간: 약 45 근무일
3. 선적항: 하문항
4. 지불 유형: T/T 또는 L/C
5. 수출: 대만, 영국, 프랑스, 싱가포르,
그리스, 호주, 미국, 멕시코, 브라질, 칠레, 볼리비아, 트리니다드, 이스라엘, 사우디아라비아 등





포장 스타일

패킹 방법: 기계의 본체는 적나라하고 플라스틱 필름으로 덮음(먼지와 부식 방지용)), 컨테이너에 로드 및 강철 로프와 자물쇠로 적합한 컨테이너에 안정적으로 고정, 장거리 운송에 적합합니다.
